Control carril para fotografías macro es imprescindible, si pretendemos hacer fotos macro extremo.
Ya que esta modalidad requiere de hacer muchas fotos por la poca profundidad de campo. Es muy engorroso tener que estar dándole al pulsador para realizar más de 100 fotos, cuando con un control automatizado, solo tenemos que indicarle la cantidad de fotos que necesitamos y cuantas micras queremos que se desplace, mientras nos tomamos un café.
Para realizar este tipo de fotografía hay que separar el objetivo del sensor, para lograr un aumento en la imagen. Para lograr esto se usa anillos de extensión o fuelle.
Los objetivo de microscopio, es lo mas común en este tipo de fotografía, pues se logra una magnitud superior a otras técnicas y son objetivos económicos.
También hay otros trucos para realizar macros que consiste en poner el objetivo al revés.
Uno de los inconvenientes que nos vamos a encontrar es una profundidad de campo muy pequeña. Es decir el enfoque puede que sea de pocas micras.
Por este motivo tendremos que hacer foto a foto hasta cubrir todo el objeto que queremos fotografiar y después con la ayuda de Photoshop u otros programas, fusionar todas esas imágenes y la dejamos en una sola imagen enfocada.
¿COMO REALIZAMOS LA FOTOGRAFÍA MACRO EXTREMO?
Con tan poca profundidad de campo como realizamos nuestra fotografía?
Pues para fotografiar un insecto, empiezas a fotografiar la cabeza y te vas desplazando foto a foto hasta llegar al otro extremo del insecto.
El controlador de Redinfor tiene la capacidad de medir el insecto y decirnos cuantos fotos necesitamos hacer y seguidamente las realiza automáticamente.
El siguiente paso seria fusionar todas esas imágenes de forma que solo aparezca una imagen con todas las parte enfocadas.
Para fusionar las imágenes se puede realizar con Photoshop u otros programas mas especializados en este tema.
El más popular es Zerene, no es gratuito.. otro podría ser Combinezp, este es gratis.
Primero tendríamos que alinear las fotos y después apilarlas. Estas dos utilidades la tenemos en el menú de Photoshop en edición.
Es una técnica que también se suele usar en paisajes, sobre todo cuando tenemos el Sol en el horizonte y queremos queremos realizar una fotografía de un objeto en primer plano y el Sol, enfocados con la luz ideal en los dos planos.
¿COMO DESLIZAR LA CÁMARA CON PRECISIÓN MILIMÉTRICA?
Por supuesto que este tipo de fotos hay que hacerlas con un soporte para la cámara, pero aun así es complicado desplazándose con una magnitud muy alta sin que se aprecie cualquier movimiento de la cámara hacia los lados o arriba y abajo.
Otro inconveniente es que necesitemos más de 100 fotos en cada sesión y es pesado tener que estar moviendo la cámara y disparando más de 100 veces con precisión milimétrica en cada sesión.
Con la dificultad de lograr la misma distancia en cada desplazamiento.
Para superar todos estos inconvenientes se debe hacer uso de la tecnología.
Como vamos a estar con un equipo de miles de euros con cámara incluida y avanzando la cámara con una manivela. Es como si me compro un Porsche y tengo que arrancarlo empujado.
Para que el desplazamiento en la cámara siempre sea recta se usa un carril deslizante lineal.
Para que los desplazamientos sean iguales milimétricamente y se realicen automáticamente, podemos realizarlo con un motor paso a paso y un controlador electrónico.
Puedes fabricarte un controlador para el carril tu mismo. Tienes los datos del circuito en esta web y el código para el Arduino.
Si no te quieres complicar la vida con el controlador, lo puedes comprar ya montado enviando un correo a redinfor@migueldc.com
Me he fabricado mi propio carril lineal con la impresora 3D a modo experimentar. También te puedes bajar el fichero para imprimírtelo tu mismo si dispones de impresora. Aqui
Para ayudarte a montar el circuito es necesario que veas este video donde se explica paso a paso la parte electrónica.
FABRICACIÓN DE UN CONTROLADOR DE MOTOR P.A.P.
Puedes adquirir el controlador de motor paso a paso para carril lineal de fotos macro extremo, ya montado y probado. Solicitándolo por correo en contacto de esta web.
MATERIAL NECESARIO PARA EL CIRCUITO:
Arduino nano (aliexpress)
motor paso a paso (aliexpress)
Varilla roscada de 8 mm (Leroy)
Cojinete de 8mm ( aliexpress )
Dos varillas aluminio de 8mm huecas (Leroy)
Driver controlador motor
condensador, Teclado, Pantalla lcd, Estabilizador voltaje, Fuente de 12v 2A
El esquema y código nos lo podemos descargar de esta web, una vez nos hemos registrado.

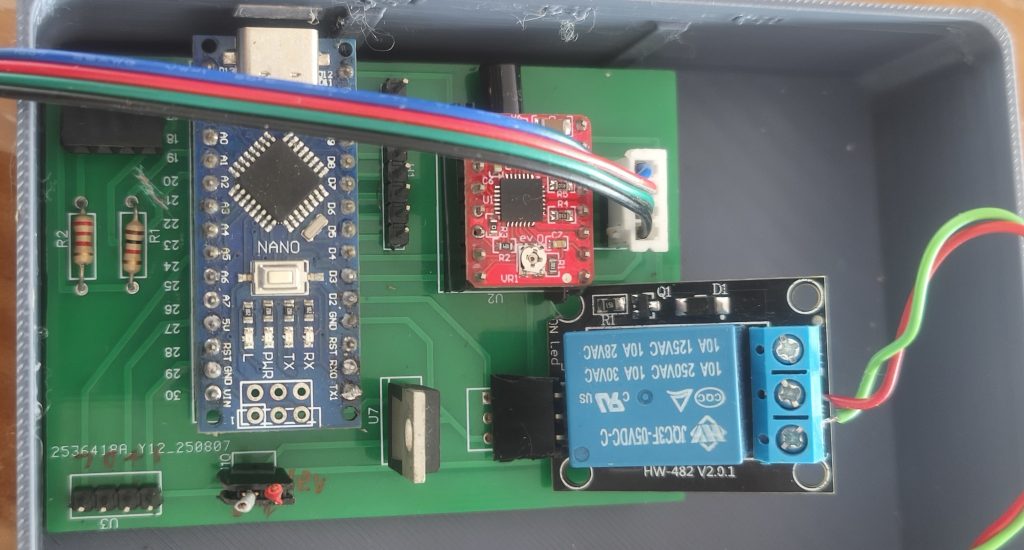

Esta seria la parte del arduino con la alimentación y el driver A4988 de 2A que controla el motor paso a paso.

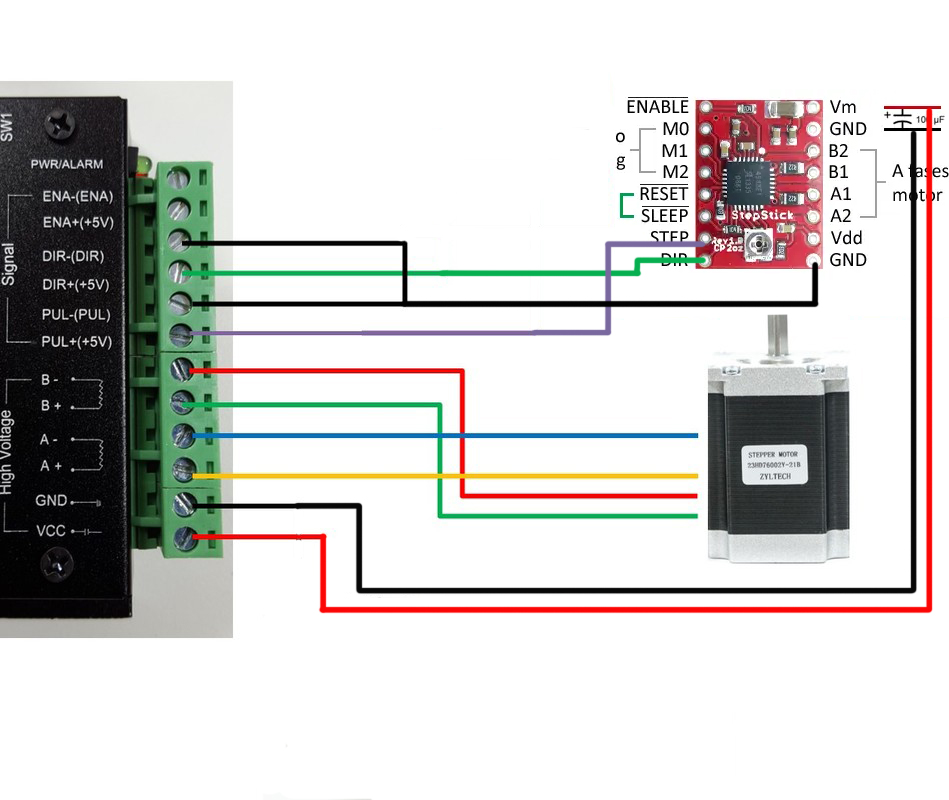

Se puede sustituir en driver A4988 por el driver TB6600 siguiendo el esquema de conexiones siguiente.
En caso de usar el TB6600 es conveniente retirar el A4988 del circuito
Las funciones del controlador las podemos ver aqui.

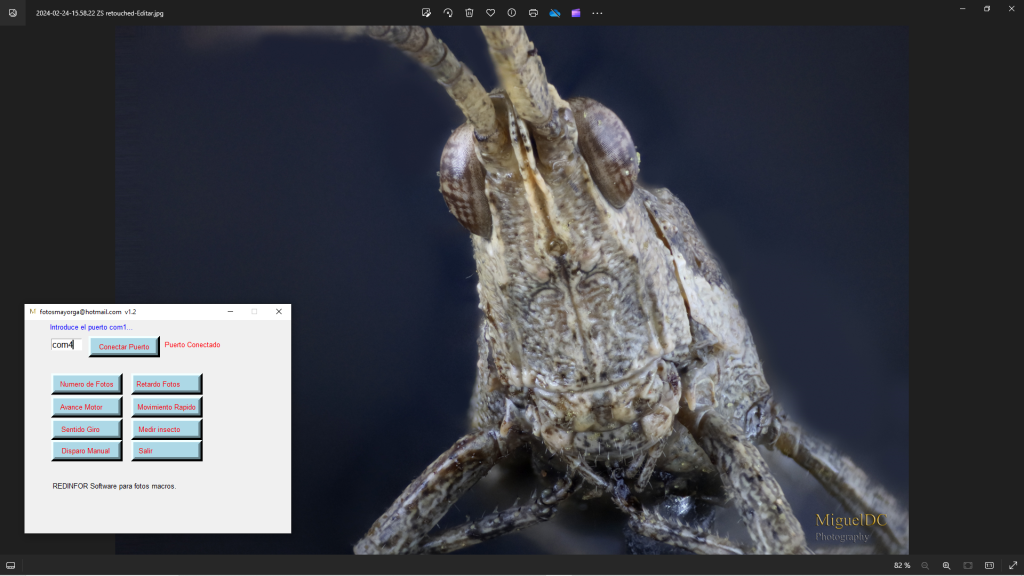

Software controlador CONTROL MOTOR MACRO EXTREMO PARA PC
Hay una versión del controlador que se puede controlar desde Windows. Pudiéndolo tener en una table y mientras vemos el insecto en la table podemos controlar el motos y la cámara en la pantalla de la table.
En la siguiente imagen se ve el motor paso a paso acoplador del eje del moto a la varilla roscada.
Hay diferentes técnicas para realizar esta modalidad de fotos macro.
Lo mas habitual es poner la cámara en el rail para que la cámara se desplace y el insecto permanece quieto. O al contrario, la cámara fija y en el rail poner el insecto, que sea que se desplace hacia la cámara.
Ventajas e inconvenientes de cada modalidad.
Ventajas de la primera opción es que la iluminación al insecto, no corre el riesgo que se modifique al no tener que desplazarse el insecto.
Desventaja; que necesitamos un carril que no tenga holgura ni vibraciones, ya que con el peso de la cámara y el largo del objetivo el centro de gravedad de la cámara estará desplazado fuera de la base.
En cada parada y arranque del motor, el peso de la cámara con el objetivo sufrirá una inercia que puede verse afectado el resultado.
Esto nos costara compra un rail más caro con diferencia a la segunda opción y nunca evitaremos esa inercia en las paradas y arranques por el gran peso de la cámara.
Ventaja segunda opción, es poner el insecto en carril móvil, como el peso es mínimo no tendremos el inconveniente inercias ni vibraciones en el soporte. El desplazamiento será mas estable, necesitaremos carril mucho más económico. Incluso nos valdría un carril hecho casero con pocos euros, como describo en el video impreso en 3d.
Desventaja segunda opción, tendremos que poner una iluminación mas amplia para cuando el carril desplace el insecto no se salga del cuadro de iluminación creando sombras, algo que yo no le he visto dificultad de hacer y ahorrarme unos cientos de euros en compra de carril.
Aquí todo depende de la composición y el escenario que queremos montar, será mejor la primera o segunda opción.
Actualizar el firmware en el controlador del carril deslizante.
En caso de una actualización de firmware del controlado hay que realizarlo con avrdudes
Te tienes que registrar para que aparezca la pestaña descarga, donde puede encontrar todos los programas.
Con el programa AVRDUDESS podemos actualizar el controlador para macro
Para grabar el código en el arduino con AVRDUDESS puedes ver el siguiente articulo.
Para realizar una actualización del controlador tiene que descargarte:
FIRMWARE CONTROLADOR FOTOS MACRO 2.1, PROGRAMA AVRDUDESS 2.15 PORTABLE
